14分辨率-手指保護型
N：光軸數量；H：檢測高度；P：保護高度；L：光柵高度；PFHD：每小時失敗概率
規格型號	N	H	P	L	響應時間	PFHD
LE2-14-120	13	120	144	142	≤ 9.25	2.85E-08
LE2-14-200	21	200	224	222	≤ 11.25	3.44E-08
LE2-14-240	25	240	264	262	≤ 12.25	4.03E-08
LE2-14-280	29	280	304	302	≤ 13.25	4.62E-08
LE2-14-320	33	320	344	342	≤ 14.25	5.21E-08
LE2-14-360	37	360	384	382	≤ 15.25	5.80E-08
LE2-14-400	41	400	424	422	≤ 16.25	6.39E-08
LE2-14-440	45	440	464	462	≤ 17.25	6.98E-08
LE2-14-480	49	480	504	502	≤ 18.25	7.57E-08
LE2-14-520	53	520	544	542	≤ 19.25	8.16E-08
LE2-14-560	57	560	584	582	≤ 20.25	8.75E-08
LE2-14-600	61	600	624	622	≤ 21.25	9.34E-08
LE2-14-640	65	640	664	662	≤ 22.25	9.93E-08
LE2-14-680	69	680	704	702	≤ 23.25	1.05E-07
LE2-14-720	73	720	744	742	≤ 24.25	1.11E-07
LE2-14-760	77	760	784	782	≤ 25.25	1.17E-07
LE2-14-800	81	800	824	822	≤ 26.25	1.23E-07
LE2-14-840	85	840	864	862	≤ 27.25	1.29E-07
LE2-14-880	89	880	904	902	≤ 28.25	1.35E-07
LE2-14-920	93	920	944	942	≤ 29.25	1.41E-07
LE2-14-960	97	960	984	982	≤ 30.25	1.47E-07
LE2-14-1000	101	1000	1024	1022	≤ 31.25	1.52E-07
LE2-14-1040	105	1040	1064	1062	≤ 32.25	1.58E-07
LE2-14-1080	109	1080	1104	1102	≤ 33.25	1.62E-07
LE2-14-1120	113	1120	1144	1142	≤ 34.25	1.70E-07
LE2-14-1160	117	1160	1184	1182	≤ 35.25	1.76E-07
LE2-14-1200	121	1200	1224	1222	≤ 36.25	1.82E-07
LE2-14-1240	125	1240	1264	1262	≤ 37.25	1.91E-07
LE2-14-1280	129	1280	1304	1302	≤ 38.25	1.94E-07
LE2-14-1320	133	1320	1344	1342	≤ 39.25	1.98E-07
LE2-14-1360	137	1360	1384	1382	≤ 40.25	2.06E-07
LE2-14-1400	141	1400	1424	1422	≤ 41.25	2.11E-07
LE2-14-1440	145	1440	1464	1462	≤ 42.25	2.17E-07
LE2-14-1480	149	1480	1504	1502	≤ 43.25	2.22E-07
LE2-14-1520	153	1520	1544	1542	≤ 44.25	2.29E-07
LE2-14-1560	157	1560	1584	1582	≤ 45.25	2.35E-07
LE2-14-1600	161	1600	1624	1622	≤ 46.25	2.41E-07
LE2-14-1640	165	1640	1664	1662	≤ 47.25	2.47E-07

30分辨率-手保護型
N：光軸數量；H：檢測高度；P：保護高度；L：光柵高度；PFHD：每小時失敗概率
規格型號	N	H	P	L	響應時間	PFHD
LE2-30-125	6	125	180	147	≤ 6.8	2.31E-8
LE2-30-200	9	200	255	222	≤ 7.55	2.62E-8
LE2-30-250	11	250	305	272	≤ 8.05	2.93E-8
LE2-30-275	12	275	330	297	≤ 8.3	3.24E-8
LE2-30-325	14	325	380	347	≤ 8.8	3.55E-8
LE2-30-375	16	375	430	397	≤ 9.3	3.86E-8
LE2-30-400	17	400	455	422	≤ 9.55	4.17E-8
LE2-30-450	19	450	505	472	≤ 10.05	4.48E-8
LE2-30-500	21	500	555	522	≤ 10.55	4.79E-8
LE2-30-525	22	525	580	547	≤ 10.8	5.10E-8
LE2-30-575	24	575	630	597	≤ 11.3	5.41E-8
LE2-30-625	26	625	680	647	≤ 11.8	5.72E-8
LE2-30-650	27	650	705	672	≤ 12.05	6.03E-8
LE2-30-700	29	700	755	722	≤ 12.55	6.34E-8
LE2-30-750	31	750	805	772	≤ 13.05	6.65E-8
LE2-30-775	32	775	830	797	≤ 13.3	6.96E-8
LE2-30-825	34	825	880	847	≤ 13.8	7.27E-8
LE2-30-875	36	875	930	897	≤ 14.3	7.58E-8
LE2-30-900	37	900	955	922	≤ 14.55	7.89E-8
LE2-30-950	39	950	1005	972	≤ 15.05	8.20E-8
LE2-30-1000	41	1000	1055	1022	≤ 15.55	8.51E-8
LE2-30-1025	42	1025	1080	1047	≤ 15.8	8.82E-8
LE2-30-1075	44	1075	1130	1097	≤ 16.3	9.13E-8
LE2-30-1125	46	1125	1180	1147	≤ 16.8	9.44E-8
LE2-30-1150	47	1150	1205	1172	≤ 17.05	9.75E-8
LE2-30-1200	49	1200	1255	1222	≤ 17.55	1.01E-7
LE2-30-1250	51	1250	1305	1272	≤ 18.05	1.04E-7
LE2-30-1275	52	1275	1330	1297	≤ 18.3	1.07E-7
LE2-30-1325	54	1325	1380	1347	≤ 18.8	1.1×E-7
LE2-30-1375	56	1375	1430	1397	≤ 19.3	1.13E-7

45分辨率-身體護型
N：光軸數量；H：檢測高度；P：保護高度；L：光柵高度；PFHD：每小時失敗概率
規格型號	N	H	P	L	響應時間	PFHD
LE2-45-120	4	120	205	142	≤ 6.7	1.85E-8
LE2-45-200	6	200	285	222	≤ 7.2	2.14E-8
LE2-45-240	7	240	325	262	≤ 7.45	2.43E-8
LE2-45-280	8	280	365	302	≤ 7.7	2.72E-8
LE2-45-320	9	320	405	342	≤ 7.95	3.01E-8
LE2-45-360	10	360	445	382	≤ 8.2	3.30E-8
LE2-45-400	11	400	485	422	≤ 8.45	3.59E-8
LE2-45-440	12	440	525	462	≤ 8.7	3.88E-8
LE2-45-480	13	480	565	502	≤ 8.95	4.17E-8
LE2-45-520	14	520	605	542	≤ 9.2	4.46E-8
LE2-45-560	15	560	645	582	≤ 9.45	4.75E-8
LE2-45-600	16	600	685	622	≤ 9.7	5.04E-8
LE2-45-640	17	640	725	662	≤ 9.95	5.33E-8
LE2-45-680	18	680	765	702	≤ 10.2	5.62E-8
LE2-45-720	19	720	805	742	≤ 10.45	5.91E-8
LE2-45-760	20	760	845	782	≤ 10.7	6.20E-8
LE2-45-800	21	800	885	822	≤ 10.95	6.49E-8
LE2-45-840	22	840	925	862	≤ 11.2	6.78E-8
LE2-45-880	23	880	965	902	≤ 11.45	7.07E-8
LE2-45-920	24	920	1005	942	≤ 11.7	7.36E-8
LE2-45-960	25	960	1045	982	≤ 11.95	7.65E-8
LE2-45-1000	26	1000	1085	1022	≤ 12.2	7.94E-8
LE2-45-1040	27	1040	1125	1062	≤ 12.45	8.23E-8
LE2-45-1080	28	1080	1165	1102	≤ 12.7	8.52E-8
LE2-45-1120	29	1120	1205	1142	≤ 12.95	8.81E-8
LE2-45-1160	30	1160	1245	1182	≤ 13.2	9.10E-8
LE2-45-1200	31	1200	1285	1222	≤ 13.45	9.39E-8
LE2-45-1240	32	1240	1325	1262	≤ 13.7	9.68E-8
LE2-45-1280	33	1280	1365	1302	≤ 13.95	9.97E-8
LE2-45-1320	34	1320	1405	1342	≤ 14.2	1.02E-7
LE2-45-1360	35	1360	1445	1382	≤ 14.45	1.05E-7
LE2-45-1400	36	1400	1485	1422	≤ 14.7	1.08E-7

安全類別
IEC61496-1	類型2
ISO13849-1	2類
性能等級（PL）根據 IS013849-1	PLc
檢測精度	14mm	30mm	45mm
檢測距離	0-6m/0-15m
有效孔徑角（EAA）根據 IEC61496-2	檢測距離在 3m 以上時，EAA<10°
檢測高度	見型號表
光源	紅外 LED（波長 940nm）
環境特性
運行時環境溫度	-10℃~+55℃
存儲時環境溫度	-10℃~+70℃
環境濕度	0℃~+55℃
相對濕度（無冷凝）	0～95%
抗光干擾	白熾燈：1500Lux	熒光燈：1500Lux	太陽光：5000Lux
抗振動能力	滿足IEC60068-2-6；2008
同源光干擾	/
抗沖擊能力	滿足 IEC68-2-29；（1987 第二版）
防護等級	IP65/IP67
材料
外殼	鋁合金
端蓋	尼龍
光學蓋板	聚碳酸酯（PC）
傳輸線	RVVP
電氣特征
電源電壓	24VDC±20%（紋波 ±5%）
消耗電流（空載）	發射器：<100mA；接收器：<100mA
響應時間	見型號表
啟動時間	<2S
檢測功能	上電自檢，周期性檢測
保護電路	過電壓保護，過電流保護，輸出短路保護
安全輸出 (OSSDs)	PNP 晶體管輸出 ×2，ON 狀態時，負載電流≤ 200mA，輸出電壓 Vcc-2V； OFF 狀態時，漏電流≤ 1mA，殘留電壓 <1V（排除導線長度的影響）；容性負載：0.3uF，感性負載：2H
	NPN 晶體管輸出 ×2，ON 狀態時，負載電流≤ 200mA，輸出電壓≤ 2V；OFF 狀態時，漏電流≤ 1mA，殘留電壓 ≤ 2V（排除導線延長的影響）；容性負載： 0.3uF，感性負載：2H

名稱	顏色	說明
發射器	棕	+24VDC 供電電壓，直流 24V
	藍	GND 電源 0V
	黃	屏蔽線
接收器	棕	+24VDC 供電電壓，直流 24V
	藍	GND 電源 0V
	黃	屏蔽線
	黑	OSSD1
	白	OSSD2
	灰	/

LED 指示燈		說明
發射器	黃燈閃爍	電源故障
	紅燈閃爍	硬件故障
	綠燈亮	通光狀態
接收器	黃燈閃爍	電源故障
	紅燈慢閃	硬件故障
	紅燈快閃	OSSD 脈沖檢測故障
	紅燈亮	遮光狀態或未對光
	綠燈亮	通光狀態

字母	含義及數值
H	檢測高度（見 GM2W 安全光柵規格型號一覽表）
L	光柵本體高度（見 GM2W 安全光柵規格型號一覽表）
B	H+94mm
A1	H+70mm
A2	小于等于 H-40

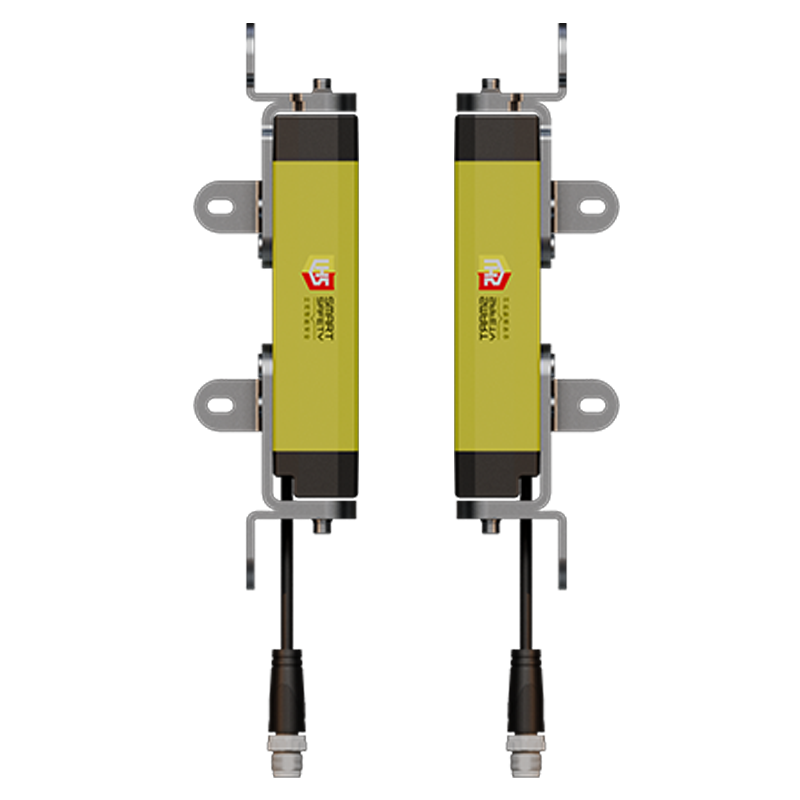

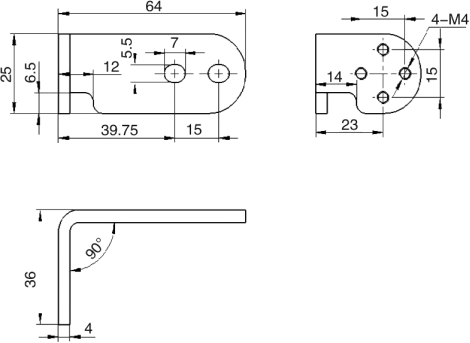

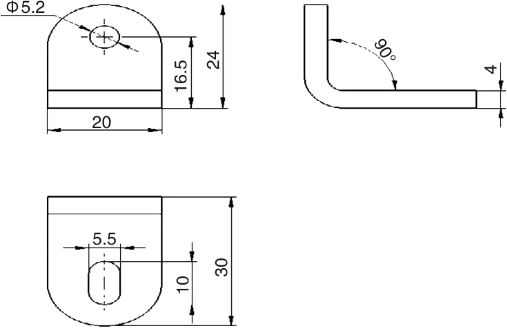

B 安裝方式：背部滑塊	L1 滑動安裝支架：L1 支架（須配合B 安裝滑塊)

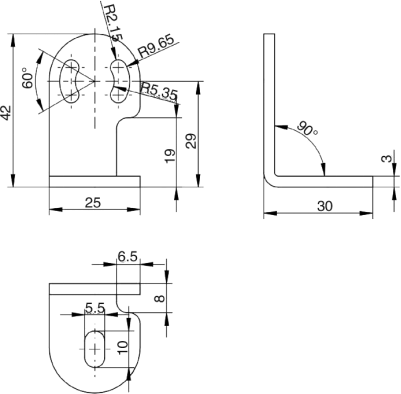

L2 兩頭安裝支架：L2 支架（須L21 和L22 配合安裝）
